近日隱石檢測接到某公司委托，對機械零件進行斷口分析

測試方法：JY/T 010-1996、GB/T 17359-2012

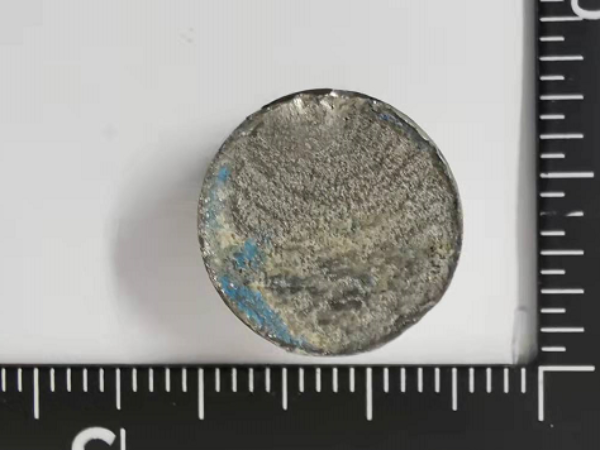

圖1為來樣形貌，根據客戶要求對斷口形貌進行觀測。

圖2為斷口體式形貌，宏觀來看，有周期擴展特征，且表面A區有摩擦特征，說明該區域斷裂較早，因此推斷從A區向C區方向擴展，詳見圖中標注。

圖3為斷口A區形貌，可見邊部有明顯摩擦特征

圖4為摩擦區域放大形貌，摩擦平整，無斷口特征;

圖5為A區非摩擦區域微觀形貌，主要為撕裂小韌窩，部分區域有類似疲勞紋的褶痕;

圖6為B區微觀形貌，主要為韌窩形貌，部分區域有類似疲勞紋的褶痕;圖7為C區形貌，主要為韌窩形貌，部分區域有類似疲勞紋的褶痕。從微觀形貌分析，斷裂源A區為撕裂韌窩，說明裂紋擴展經過緩慢萌生的過程，各區類似疲勞紋的褶痕方向不一，可能是斷裂滑移線。

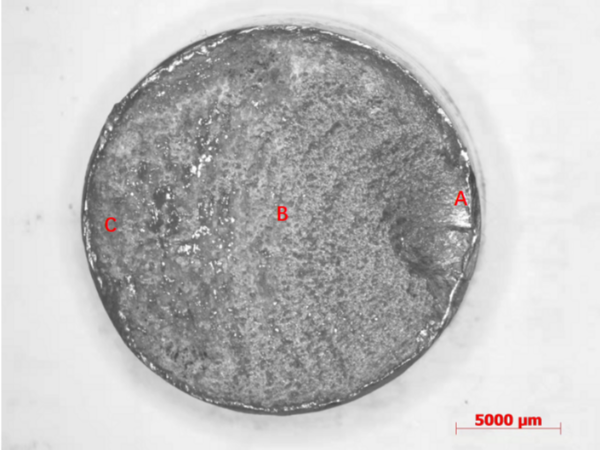

圖2斷口體式形貌

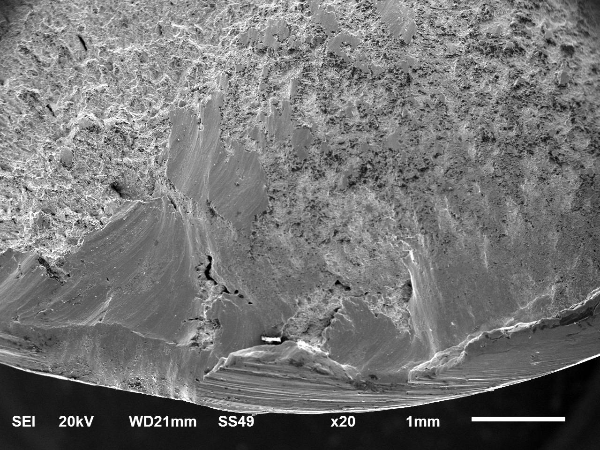

圖3 斷口A區形貌 20X

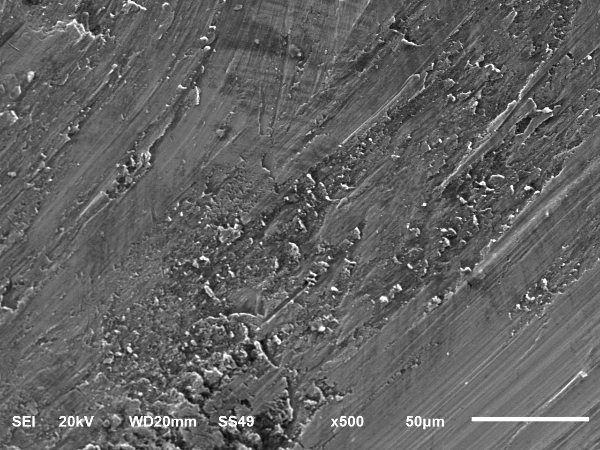

圖4 斷口A區摩擦形貌 500X

圖5 斷口A區非摩擦區域形貌 1000X

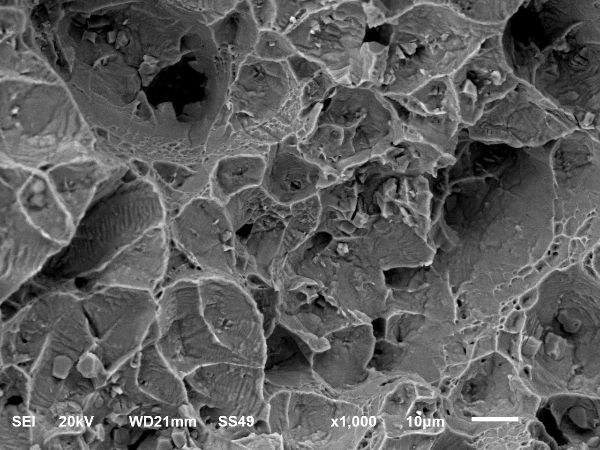

圖6斷口B區形貌 1000X

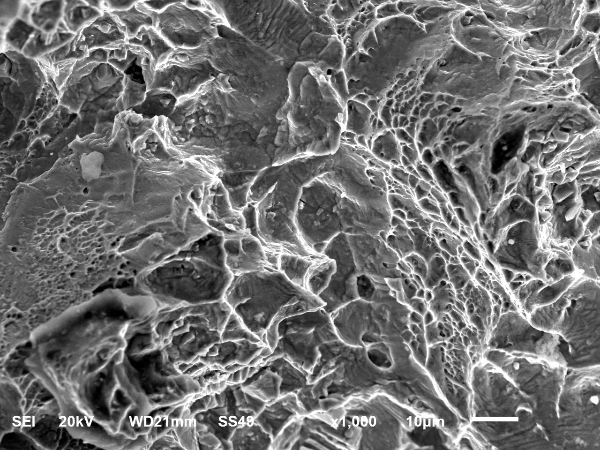

圖7斷口C區形貌 1000X

利用能譜儀對斷口A區進行成分定性及半定量分析，結果見表1和圖8，主要為O、Si、Al、Ti、Cr、Fe、Ni、Nb、Mo等。

表1 斷口A區能譜分析結果(wt%)

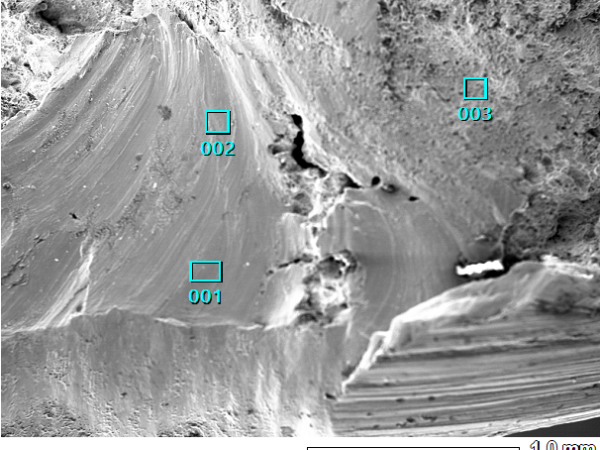

圖8 斷口A區能譜分析位置及譜圖

小結：斷口斷裂起源于表面A區，斷口各區主要為韌窩特征，宏觀來看斷口受到周期力作用，但微觀未見典型疲勞特征，因此該斷口不是典型的疲勞斷口。
