一、SSC+SSCC+SCC的英文區(qū)別

1.硫化物應(yīng)力腐蝕開裂(SSCC)Sulfide Stress Corrosion Cracking硫簡(jiǎn)寫SSCC或SSC)

2.SSC是sulfide-stress cracking硫化物應(yīng)力開裂(SSC)。

3.SCC是Stress Corrosion Cracking應(yīng)力腐蝕開裂。

二、什么是SSCC？

SSCC硫化物應(yīng)力腐蝕是應(yīng)力腐蝕(SCC)中的一個(gè)特殊類型，但與通常所說的應(yīng)力腐蝕有所區(qū)別，SSC的化學(xué)源頭是H2S氣體。SSC的本質(zhì)是含H2S的酸性環(huán)境。當(dāng)一種易受影響材料的表面與酸性氣體接觸時(shí)，H2S分子發(fā)生化學(xué)反應(yīng)，形成金屬硫化物和氫原子。氫原子在拉伸應(yīng)力最高的裂紋端擴(kuò)散到材料。晶格、晶格表面以及晶界上氫氣的擴(kuò)散和堆積降低了材料可塑性形變的能力，引起氫脆，使裂紋更容易擴(kuò)展。

SSCC的檢測(cè)標(biāo)準(zhǔn)如下：

NACE TM 0177-2016：金屬在H2S環(huán)境中抗硫化物應(yīng)力開裂和應(yīng)力腐蝕。

NACE MR 0175-2009：石油和天然氣工業(yè) 油、氣生產(chǎn)中含硫化氫(H2S)環(huán)境下使用的材料 耐裂化材料選擇的一般原則。

GB/T4157-2006：金屬在硫化氫環(huán)境中抗特殊形式環(huán)境開裂實(shí)驗(yàn)室試驗(yàn)。

ISO 15156-1-2009：石油和天然氣工業(yè) 油、氣生產(chǎn)中含硫化氫(H2S)環(huán)境下使用的材料 耐裂化材料選擇的一般原則。

SY/T 0599-2006：天然氣地面設(shè)施抗硫化物應(yīng)力開裂和抗應(yīng)力腐蝕開裂的金屬材料要求。

三、什么是SCC？

SCC:應(yīng)力腐蝕開裂在有水和H2S存在的情況下，與局部腐蝕的陽(yáng)極過程和拉應(yīng)力相關(guān)的一種金屬開裂，是應(yīng)力與腐蝕介質(zhì)協(xié)同作用下引起的金屬斷裂現(xiàn)象。機(jī)械設(shè)備/零件在拉應(yīng)力和腐蝕介質(zhì)的共同作用下，將出現(xiàn)低于材料極限強(qiáng)度的脆性開裂現(xiàn)象，導(dǎo)致設(shè)備和零件失效，這種現(xiàn)象稱為應(yīng)力腐蝕開裂(SCC)。

SCC三個(gè)主要特征:

1. 敏感材料。俗話說，蒼蠅不叮無縫的雞蛋，要生發(fā)生應(yīng)力腐蝕開裂，首先得是具備敏感性的材料。材料具有敏感性給我們的提示是，在一些可能發(fā)生應(yīng)力腐蝕開裂的工況環(huán)境，選材要慎重。如304等奧氏體不銹鋼在含有氯的環(huán)境服役，應(yīng)力腐蝕開裂是尤其應(yīng)該注意的問題。奧氏體不銹鋼是面心立方金屬，面心立方金屬尤其容易發(fā)生應(yīng)力腐蝕開裂，這是晶體結(jié)構(gòu)決定的。

2.容易引起應(yīng)力腐蝕開裂的環(huán)境。即使材料敏感，沒有導(dǎo)致應(yīng)力腐蝕開裂的介質(zhì)也是不會(huì)發(fā)生應(yīng)力腐蝕開裂的，它好比硬幣的A/B面。環(huán)境介質(zhì)也是應(yīng)力腐蝕開裂的重要條件。

3.足夠的拉應(yīng)力。通常認(rèn)為靜態(tài)拉應(yīng)力是導(dǎo)致應(yīng)力腐蝕開裂的必要條件。有人會(huì)問，那要是交變載荷呢?我認(rèn)為可能要?dú)w于腐蝕疲勞了。為什么說發(fā)生應(yīng)力腐蝕開裂需要足夠的靜態(tài)拉應(yīng)力呢?因?yàn)樗枰獫M足腐蝕狀態(tài)下的臨界應(yīng)力強(qiáng)度因子KISCC。

且看中石化中原石油工程設(shè)計(jì)有限公司技術(shù)規(guī)格書中關(guān)于SSC試驗(yàn)和SCC試驗(yàn)的要求

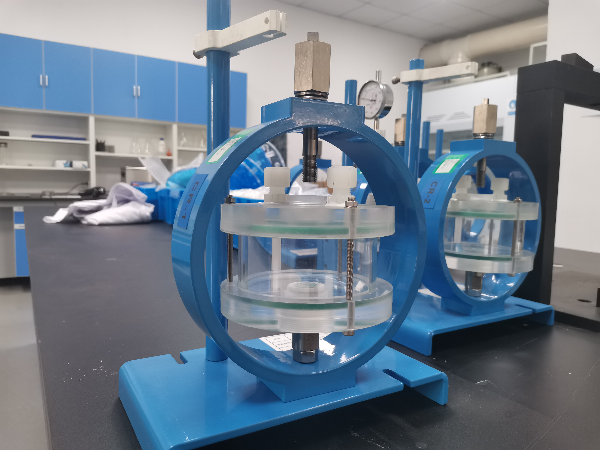

1.SSC試驗(yàn)(標(biāo)準(zhǔn))

試驗(yàn)標(biāo)準(zhǔn)：NACE TM0177-2016;試樣類型：按照ISO 7539-2標(biāo)準(zhǔn)采用四點(diǎn)彎曲試件;試驗(yàn)溶液：NACE TM0177A溶液;試驗(yàn)加載應(yīng)力：>80%AYS(實(shí)測(cè)屈服強(qiáng)度);試驗(yàn)溫度：24士3℃;試驗(yàn)頻次：僅在制造工藝驗(yàn)證時(shí);試驗(yàn)持繼續(xù)時(shí)間：720h;驗(yàn)收標(biāo)準(zhǔn)：試件的受拉伸面在低倍顯微鏡下放大10倍檢查，試件受拉伸面無可見SSC裂紋;試驗(yàn)報(bào)告：試驗(yàn)報(bào)告中應(yīng)注明試驗(yàn)前后溶液的PH值

2.SCC試驗(yàn)(模擬工況)

試驗(yàn)標(biāo)準(zhǔn)：NACE TM0177-2016;試樣類型：按照ISO7539-2標(biāo)準(zhǔn)采用四點(diǎn)彎曲試件;試驗(yàn)溶液：模擬現(xiàn)場(chǎng)介質(zhì)溶液(初始PH=3~4);試驗(yàn)加載應(yīng)力：=80%AYS(實(shí)測(cè)屈服強(qiáng)度);HS分壓：3.4MPa;CO2分壓：2.4MPa;試驗(yàn)溫度：30℃;試驗(yàn)頻次：僅在制造工藝驗(yàn)證時(shí);試驗(yàn)持繼續(xù)時(shí)間：720h;驗(yàn)收標(biāo)準(zhǔn)：試件的受拉伸面在低倍顯微鏡下放大10倍檢查，試件受拉伸面無可見SSC裂紋;試驗(yàn)報(bào)告：試驗(yàn)報(bào)告中應(yīng)注明試驗(yàn)前后溶液的PH值。

以上就是關(guān)于SSC+SSCC+SCC三種試驗(yàn)的解釋，其實(shí)SSC和SSCC是一個(gè)意思，都是金屬在硫化氫環(huán)境中抗硫化物應(yīng)力開裂和應(yīng)力腐蝕開裂的實(shí)驗(yàn)室試驗(yàn) ，是特定的硫化氫環(huán)境，而SCC可以是任何腐蝕環(huán)境，包含了硫化物環(huán)境，可以是氯化物環(huán)境，也可以是模擬現(xiàn)場(chǎng)介質(zhì)使用環(huán)境。

本文章由隱石檢測(cè)原創(chuàng)，文章圖片由隱石檢測(cè)實(shí)際拍攝，請(qǐng)勿轉(zhuǎn)載與復(fù)制！
