什么是壓力安全閥?

壓力安全閥，也稱為彈出閥，是一種泄壓裝置 (PRD)，用于在容器中的壓力達到規定值時釋放氣體或液體，從而釋放壓力預先確定的設定點。安全閥的目的是成為保護設備、環境和最重要的人員的最后一道防線。與 壓力調節器不同，壓力安全閥應作為防止事故發生的最終措施，而不是始終保持壓力。因此，壓力安全閥受到嚴格監管，必須符合 ASME 規范要求。

由于 PSV 的重要性，閥門必須能夠在任何條件下隨時操作。壓力安全閥的操作不能依賴電源，因此在停電的情況下也可以操作。因此，所有壓力安全閥最終都依靠過程流體來打開和關閉閥門。根據 PSV 是彈簧式還是先導式，閥門操作的細節會有所不同。

彈簧式安全閥和先導式壓力安全閥的操作有什么區別?

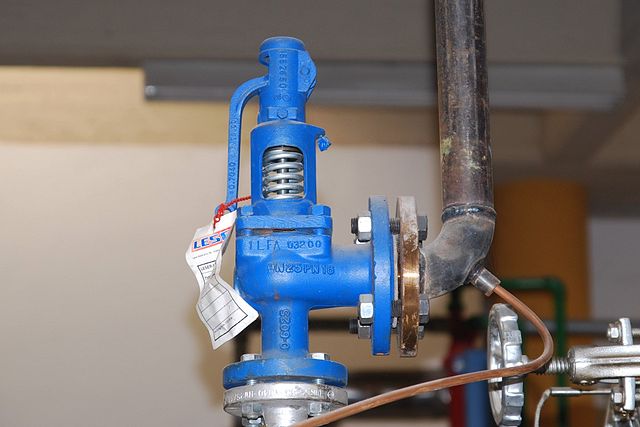

在彈簧加載的 PSV 中，也稱為直接操作，閥門由彈簧力關閉，彈簧力由調節螺釘壓縮。這會向主軸施加壓力，使閥盤與噴嘴座保持密封。只要彈簧力大于過程流體施加的力，閥門就會保持關閉。

在過壓事件中，過程流體的力將克服彈簧力，并且閥瓣將不再密封到閥座上。當剛剛達到設定點壓力時，閥門將發生泄漏。鏈接可能會在被看到之前被聽到。隨著壓力繼續增加到設定點以上，閥門會突然彈出(因此得名彈出閥)并減輕容器的壓力。

與先導式 PSV 相比，彈簧式調節器更適合具有高壓設定點和腐蝕性過程流體的應用。彈簧操作閥對背壓敏感，在不存在背壓的應用中效果最佳。

先導式壓力安全閥與彈簧式壓力安全閥具有相似的設計和相同的組件，但增加了附加的先導。與直動式不同，先導式 PSV 依靠先導器向主閥發出打開和關閉的信號。在正常情況下，壓力在主閥入口處被吸收并被發送到主閥上方的圓頂。該入口壓力向圓頂施加足夠的力以保持主閥座關閉。一旦達到設定壓力，指揮器就會啟動，指揮器將打開以釋放過壓。

先導式安全閥推薦用于具有波動或大量背壓的應用，因?yàn)樗軌蜥尫艍毫Σ⒎乐寡h(huán)。對于需要低累積率的設備，先導式操作也是一個不錯的選擇，因?yàn)橄葘?dǎo)式允許在接近設定點的情況下運行而沒有任何泄漏。

壓力安全閥 (PSV) 和泄壓閥 (PRV) 有什么區別?

根據公司標準，壓力安全閥 (PSV) 和泄壓閥 (PRV) 這兩個術語在整個行業中經?？梢曰Q使用。盡管 PSV 和 PRV 最終服務于相同的目的，但它們的運行方式、容量和設定點存在一些差異。

泄壓閥通常設置為高于最大工作壓力 10%，與壓力增加成比例地打開。壓力安全閥通常設置為高于最大工作壓力的 3%，幾乎可以立即對超壓做出響應，從而完全打開。泄壓閥通常也由操作員控制，而壓力安全閥無需操作員提示自動開啟。

壓力安全閥和泄壓閥在某些情況下都稱為安全泄壓閥。從技術上講，安全泄壓閥具有 PSV 和 PRV 的特性，可用于任何一種應用。

雖然 PSV、PRV 和安全泄壓閥在整個行業中的引用方式不同且可互換，但了解技術術語的差異非常重要，這樣您就可以確保購買的閥門以對您的安全和高效的方式運行應用。

選擇壓力安全閥時應該考慮哪些因素?

由于壓力安全閥在保護設備和人員安全方面發揮著如此重要的作用，因此必須為您的應用選擇最好的閥門。購買前需要考慮幾個因素：

設定壓力- 您需要確定設定壓力，即壓力安全閥需要打開的壓力點。

溫度- 溫度影響過程介質的體積，也決定了閥門部件所需的材料。

背壓- 背壓的大小將決定您需要哪種類型的 pf 壓力安全閥。

應用- 您的應用和您正在使用的過程介質類型(蒸汽、氣體、液體)也將在選擇具有正確組件的閥門時發揮作用。

連接尺寸 -安全閥有多種連接尺寸和類型。閥門尺寸需要與您的入口尺寸和排放管道一樣大。您還需要確定您的連接類型。

所需容量- 確定最大容量對于確保閥門的安全性至關重要。壓力安全閥有其限制，因此請務必驗證您的 PSV 是否可以保留應用的最大容量。
