沸騰氯化鎂應(yīng)力腐蝕試驗(yàn)

一.檢測標(biāo)準(zhǔn)

 GB/T17898-1999 不銹鋼在沸騰氯化鎂溶液中應(yīng)力腐蝕試驗(yàn)方法

ASTM G36-1994(2013) 評估在沸騰的氯化鎂溶液中金屬及合金的抗應(yīng)力-腐蝕-斷裂性的標(biāo)準(zhǔn)實(shí)施規(guī)程

二、適用產(chǎn)品：不銹鋼

三、取樣要求：

1、板狀試樣尺寸：厚1~3mm，寬10mm或15mm，長75mm。

2、如果試樣厚度超過3mm，則僅切削一面，使厚度達(dá)到3mm，將非切削表面作為試驗(yàn)表面。

3、試樣的加工采用對于材質(zhì)影響少的鋸切等方法。在剪切的情況下，對切口斷面進(jìn)行切削和磨削加工，以消除剪切影響。加工后的試樣根據(jù)試驗(yàn)?zāi)康男枰M(jìn)行消除殘余應(yīng)力影響的熱處理。

4、整個試樣的表面用GB/T2481.1規(guī)定的水砂紙依次打磨到W40號。然后用適當(dāng)溶劑除油、洗凈。       四、測試條件：

1、試驗(yàn)溶液用GB/T 672中規(guī)定的分析純氯化鎂加蒸餾水或去離子水配制，所使用的氯化鎂20%水溶液的pH值在常溫下必須在3~7的范圍內(nèi)。加熱并調(diào)整其沸點(diǎn)為143℃±1℃，該氯化鎂溶液的濃度約是42%。根據(jù)實(shí)驗(yàn)要求也可調(diào)整沸點(diǎn)為155℃±1℃，其濃度約為45%。

2、在整個試驗(yàn)期間里，試驗(yàn)溶液的沸點(diǎn)在143℃±1℃。根據(jù)實(shí)驗(yàn)要求，試驗(yàn)溶液沸點(diǎn)也可保持在155℃±1℃。

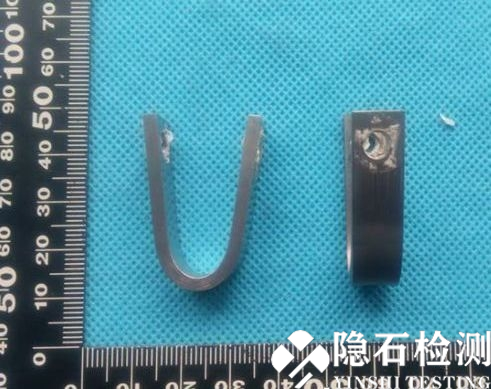

3、試樣用半徑8mm的壓頭在滾柱壓模上彎曲成U型并使其兩臂平行，之后，用適當(dāng)?shù)膴A具將兩臂間的寬度壓縮5mm來施加應(yīng)力，在緊固夾具與試樣之間墊入適當(dāng)?shù)慕^緣材料。然后用5~15倍放大鏡檢查試樣是否有表面缺陷。并用適當(dāng)?shù)娜軇┏痛谩＜虞d方式如圖所示：

4、在試驗(yàn)溶液完全沸騰以后，放入施加應(yīng)力的試樣，這個時候作為試驗(yàn)開始時間。一個試驗(yàn)容器中最多放兩個試樣，不同的鋼種（如奧氏體不銹鋼、雙相不銹鋼等）不能放入同一個容器中。

五、結(jié)果評定：

宏觀裂紋發(fā)生時間：試驗(yàn)開始到用放大鏡看到有裂紋產(chǎn)生所需要的時間

試樣裂紋貫穿時間：試驗(yàn)開始到裂紋穿透式樣的寬度所需要的時間

觀察間隔為24小時，一般測評定為在規(guī)定時間內(nèi)看試樣有無裂紋。
