由于很多材料在不同處理狀態(tài)下的顯微組織非常相似，如網(wǎng)狀鐵素體和網(wǎng)狀二次滲碳體、針狀鐵素體和針狀滲碳體、馬氏體及其回火產(chǎn)物(回火馬氏體、回火托氏體、回火索氏體)、未溶鐵素體和先共析鐵素體、淬火托氏體和回火托氏體、鐵素體和殘留奧氏體、低碳板條馬氏體和羽毛狀上貝氏體、高碳片狀馬氏體和針狀下貝氏體等，盡管通過電子顯微鏡能夠準確判斷并區(qū)分這些組織，但生產(chǎn)實際要求的快速檢驗往往做不到，這就給顯微組織的檢驗工作帶來一定困難。

鋼鐵材料組織形態(tài)與材質(zhì)、工藝、性能之間的關(guān)系的研究是人們百年來為之不懈努力的一大課題。而組織形貌的識別、分析(即金相分析)是一門實踐性很強的學科，需要實踐經(jīng)驗及借鑒、參考相關(guān)資料。

如何利用光學顯微鏡、硬度計等常規(guī)儀器，準確快速地判斷顯微組織就顯得尤為重要。其實，很多顯微組織只要通過認真仔細地觀察比對，就會在顯微鏡下發(fā)現(xiàn)其獨立的特征。長期的觀察表明，充分利用光學顯微鏡、硬度計等普通裝備，在理論分析和相互比較的基礎(chǔ)上，快速準確地鑒別不同材料或同種材料不同處理狀態(tài)下的顯微組織是可行的，而且有很強的現(xiàn)實性和可操作性。這幾期的內(nèi)容將陸續(xù)給大家分享上述相似組織的鑒別。

鋼材在熱加工過程中，往往會出現(xiàn)網(wǎng)狀鐵素體和網(wǎng)狀二次滲碳體以及針狀鐵素體和針狀滲碳體。

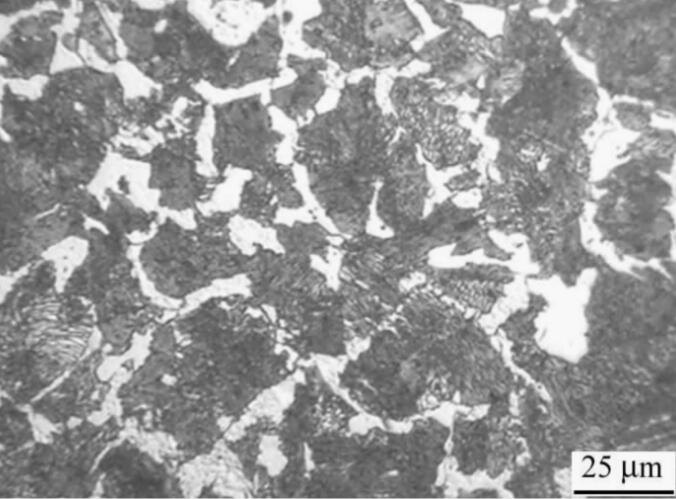

如果亞共析鋼奧氏體晶粒較大，碳含量較高，冷卻速率較慢時，先共析鐵素體會沿奧氏體晶界呈網(wǎng)狀析出;如果奧氏體晶粒粗大，冷卻速率適中，碳含量在0.15%-0.5%(質(zhì)量分數(shù))時，先共析鐵素體將沿某些晶面析出，呈片狀(或針狀)，這種組織稱為魏氏組織。

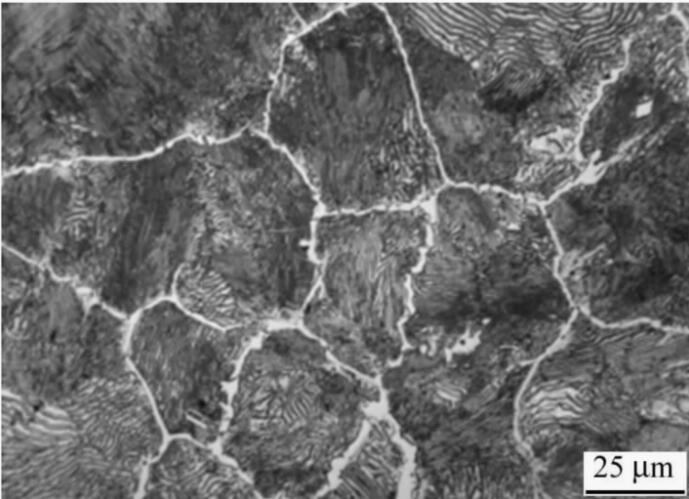

在過共析鋼中先共析滲碳體的形態(tài)一般呈網(wǎng)狀或片狀(針狀)，無塊狀滲碳體。網(wǎng)狀滲碳體通用是冷卻速率較慢時形成的，而針狀滲碳體(即魏氏組織)是在碳含量大于1.1%和適當冷卻速率條件下產(chǎn)生的。先共析鐵素體和先共析滲碳體經(jīng)4%(體積分數(shù))硝酸酒精溶液侵蝕后，光學顯微鏡下觀察都呈白色，不易區(qū)分。

可用以下4種方法鑒別兩種形態(tài)相似的白色網(wǎng)狀或針狀鐵素體和滲碳體。

1、顯微觀察法

如果白色網(wǎng)狀組織比較粗大，粗細不均勻，還能清除看到網(wǎng)狀組織中存在黑色細而均勻的線條(即晶界)，則可以判斷該組織為鐵素體，材料為亞共析鋼。

2、顯微硬度法

這種方法適用于較粗大的白色網(wǎng)狀情況，一般選用較小載荷的顯微硬度法進行測試。

所測之值在600HV以上者可確定為滲碳體;

所測之值在200HV以下者可確定為鐵素體，并可判定該鋼是亞共析鋼。

3、化學試劑侵蝕法

對于細網(wǎng)狀組織，采用堿性苦味酸鈉水溶液熱蝕，即將被測試樣浸入其中煮沸5min，取出試樣以流水沖洗干凈，然后吹干，在光學顯微鏡下觀察。

若白色網(wǎng)狀組織變?yōu)楹谧厣蚋畹暮谏?，則可確定為滲碳體;

若其顏色不變?nèi)猿拾咨?不受侵蝕)，則可判定為是鐵素體。

4、硬針刻劃法

這是最簡單易行的一種方法，只要有一臺光學顯微鏡就可進行。

首先將樣品制成金相試樣，并進行普通的侵蝕，然后在其上刻劃一條痕跡，放到光學顯微鏡下觀察;

若刻痕在白色組織處變粗，則認為該白色組織為鐵素體;反之若刻痕在白色組織較細或方向發(fā)生變化，則認為是滲碳體。

對于不同金相組織的識別，從一定程度上來講，這不只是金相檢驗員需要具備的技能，對于我們熱處理人來說，也是需要具備的技能。

很多時候，經(jīng)驗固然重要，但是唯經(jīng)驗論者，也是不提倡的。懂金相，對于我們分析問題產(chǎn)生的原因，以及提出整改措施都是非常有幫助的。
