鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯。利用對金屬坯料施加壓力，使其產(chǎn)生塑形變形，可改變其機械性能。鍛件按坯料在加工時的溫度，可分為冷鍛、溫鍛和熱鍛。冷鍛一般是在室溫下加工，溫鍛是高于室溫低于金屬胚料的再結(jié)晶溫度下加工，熱鍛是在高于金屬坯料的再結(jié)晶溫度下加工。20Ⅲ鍛件采購技術(shù)要求有哪些?要滿足哪些性能?

一、20Ⅲ鍛件基本要求：

1.鍛件所用的20鋼應(yīng)采用電爐+爐外精煉，或其它高質(zhì)量方法冶煉的本質(zhì)細晶粒度鎮(zhèn)靜鋼。

2.鋼錠的頭尾應(yīng)有足夠的切除加工量，鍛件應(yīng)鍛至盡可能接近成品零件的形狀和尺寸。

3.20Ⅲ鍛件必須經(jīng)正火處理，熱處理工藝可根據(jù)化學(xué)成分、截面尺寸大小由制造廠決定，熱加工和熱成型不能代替正火處理。

二、20Ⅲ鍛件要滿足哪些性能？

1.20Ⅲ鍛件化學(xué)成分和力學(xué)性能：

①20Ⅲ鍛件的化學(xué)成分(產(chǎn)品分析)除應(yīng)符合NB/T47008-2017《承壓設(shè)備用碳素鋼和合金鋼鍛件》規(guī)定外，還應(yīng)控制S≤0.003%，P≤.015%，CE≤0.43%

②20Ⅲ鍛件鍛件經(jīng)正火+模擬焊后熱處理后均進行力學(xué)性能試驗，其力學(xué)性能應(yīng)符合NB/T47008 2017《承壓設(shè)備用碳素鋼和合金鋼鍛件》規(guī)定;

③樣坯取試樣(取樣位置和數(shù)量見表4)做一20℃夏比V型坡口沖擊試驗，要求三個試樣平均值KV2≥34J，只允許一個試樣低于平均值，但不應(yīng)低于24J。

2.20Ⅲ鍛件應(yīng)具存5-級或5級以上的實際晶粒度，晶粒度按GB/T6394 2017《金屬平均晶粒度測定法》進行測定。

3..20Ⅲ鍛件按GB/T10561-2005《鋼中非金屬夾雜物含量的測定一標準評級圖顯微檢驗法》規(guī)定的B法進行細系、粗系非金屬夾雜物評定，硫化物類(A類)、氧化鋁類(B類)、硅酸鹽類(C類)及球狀氧化物類(D類)細系、粗系均不得大于1.5級、單顆粒球狀類(DS類)不大于1.5級，且應(yīng)滿足A+C≤2.0級，B+D≤2.0 級，A+B+C+D+DS≤4.5級。

所有鍛件應(yīng)逐件按NB/T47013.1~5-2015《承壓設(shè)備無損檢測》進行超聲檢測，檢測結(jié)果應(yīng)符合NB/T47008 2017《承壓設(shè)備用碳素鋼和合金鋼鍛件》的規(guī)定，并由中級或中級以上的無損檢測人員判定。

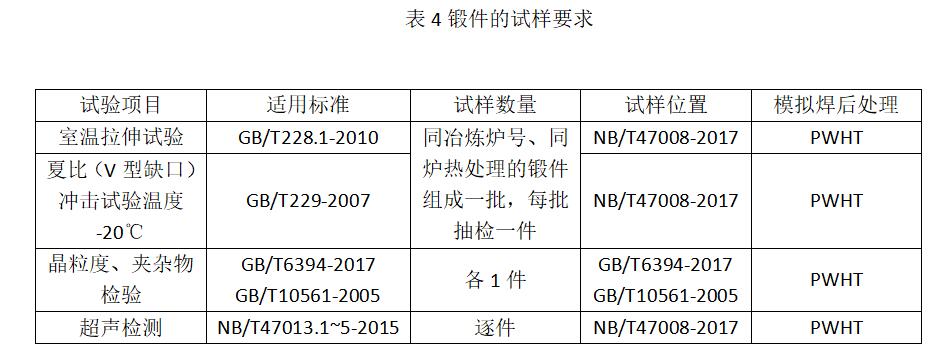

三、鍛件的取樣位置、數(shù)量及熱處理狀態(tài)(試樣樣還應(yīng)在正火后的鍛件上切取)按表4的規(guī)定
