什么是非金屬夾雜？非金屬夾雜怎么檢測？

鋼中非金屬夾雜物，如氧化物、硫化物、硅酸鹽、氮化物等一般都呈獨立相存在，主要是由煉鋼中的脫氧產(chǎn)物和鋼凝固時由于一系列物化反應(yīng)所形成的各種夾雜物組成。

非金屬夾雜的影響

非金屬夾雜物的存在，破壞了鋼基體的連續(xù)性，使鋼組織的不均勻性增大。一般來說鋼中非金屬夾雜物，對鋼的性能產(chǎn)生不良影響，如降低鋼的塑性、韌性和疲勞性能，使鋼的冷熱加工性能乃至某些物理性能變壞等。因此評定鋼中夾雜物類別、級別對保證鋼材質(zhì)量十分重要。

 按夾雜物的化學(xué)成分：氧化物、硫化物及氮化物。

根據(jù)夾雜物的可塑性：塑性夾雜物、脆性夾雜物、不變形夾雜物及半塑性夾雜物。

● 塑性夾雜物

鋼中塑性夾雜物在鋼經(jīng)受加工變形時具有良好塑性，沿著鋼的流變方向延伸成條帶狀。

● 脆性夾雜物

指那些不具有塑性的簡單氧化物和復(fù)雜氧化物以及氮化物。

● 不變形夾雜物

這類夾雜物在鑄態(tài)的鋼中呈球狀，而在鋼凝固并經(jīng)形變加工后，夾雜物保持球形不變。

● 半塑性夾雜物

指各種多相的鋁硅酸鹽夾雜物。其中作為基底的夾雜物（鋁硅酸鹽玻璃）一般當(dāng)鋼在熱加工時具有塑性，但是在這基底上分布的析出相晶體（如Al2O3、尖晶石類氧化物）的塑性很差。鋼經(jīng)熱變形后，塑性夾雜物相（基底）隨鋼變形而延伸，但脆性的夾雜物相不變形，仍保持原來形狀，只是彼此之間的距離被拉長。

按夾雜物的來源：內(nèi)生夾雜物、外來夾雜物。

● 內(nèi)生夾雜物

在鋼的熔煉、凝固過程中，脫氧、脫硫產(chǎn)物，以及隨溫度下降，S、O、N等雜質(zhì)元素的溶解度下降，于是這些不溶解的雜質(zhì)元素就形成非金屬化合物在鋼中沉淀析出，最后留在鋼錠中。內(nèi)生夾雜物分布相對均勻，顆粒一般比較細小。可以通過合理的熔煉工藝來控制其數(shù)量、分布和大小等，但一般來講內(nèi)生夾雜物總是存在的。

● 外來夾雜物

爐襯耐火材料或爐渣等在鋼的冶煉、出鋼、澆鑄過程中進入鋼中來不及上浮而滯留在鋼中稱為外來夾雜物。其特征是：外形不規(guī)則、尺寸比較大，偶爾在這里或在那里出現(xiàn)，正確的操作可以避免或減少鋼中外來夾雜物的入侵。

夾雜物怎么評定？

評級分類

     該標(biāo)準(zhǔn)把鋼中非金屬夾雜物分為A、B、C、D、DS等五大類，其中又把A類～D類按夾雜物粗、細（根據(jù)直徑）分為兩類評定，用字母e表示粗系的夾雜物，每類夾雜物隨含量（遞增）級別從0.5級至3級，級差為0.5級，共6個級別。

     非常規(guī)類型夾雜物的評定也可通過將其形狀與上述五類夾雜物進行比較，并注明其化學(xué)特征，例如：球狀硫化物可作為D類夾雜物評定，但在實驗報告中應(yīng)加注一個下標(biāo)（如Dsulf表示球狀硫化物；Dcas表示球狀硫化鈣；DRES表示球狀稀土硫化物；DDup表示球狀復(fù)相夾雜物，如硫化鈣包裹著氧化鋁）。沉淀相類如硼化物、碳化物、碳氮化合物或氮化物的評定，也可以根據(jù)它們的形態(tài)與上述五類夾雜物進行比較，并按上述的方法表示它們的化學(xué)特征。

評定通則

   試樣的拋光面面積應(yīng)約為200mm2，夾雜物檢驗通常采用100倍的放大倍率，每個觀察視場的實際面積為0.50mm2。將每一個觀察的視場與標(biāo)準(zhǔn)評級圖譜相對比，如果一個視場處于兩相鄰標(biāo)準(zhǔn)圖片之間時，應(yīng)記錄較低的一級。

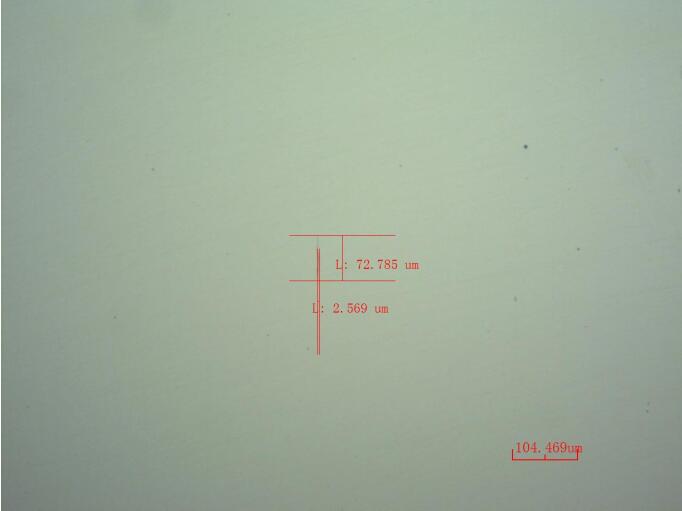

     對于A、B和C類夾雜物，用l1和l2分別表示兩個在或者不在一條直線上的夾雜物或串（條）狀夾雜物的長度，如果兩夾雜物之間的縱向距離d小于或等于40μm且沿軋制方向的橫向距離s（夾雜物中心之間的距離）小于或等于10μm時，則應(yīng)視為一條夾雜物或串（條）狀夾雜物，如果一個串（條）狀夾雜物內(nèi)夾雜物的寬度不同，則應(yīng)將該夾雜物的最大寬度視為該串（條）狀夾雜物的寬度。

檢測與結(jié)果表示

     實際檢測時，根據(jù)需要選用下列A法或B法，其中A法較為常用。

      A法：應(yīng)檢驗整個拋光面。對于每一類夾雜物，按細系和粗系記下與所檢驗面上最惡劣視場相符合的標(biāo)準(zhǔn)圖片的級別數(shù)。如果一個視場處于兩相鄰標(biāo)準(zhǔn)圖片之間時，應(yīng)記錄較低的一級。在每類夾雜物代號后再加上最惡劣視場的級別，用字母e表示出現(xiàn)粗系的夾雜物，s表示出現(xiàn)超尺寸夾雜物。例如：A2，B1e，C3，B2.5s，DS0.5。對于非傳統(tǒng)類型的夾雜物下標(biāo)應(yīng)注明其含義。

      B法：應(yīng)檢驗整個拋光面，最少檢驗100個視場。試樣每一視場同標(biāo)準(zhǔn)圖片相對比，每類夾雜物按細系或粗系記下與檢驗視場最符合的級別數(shù)，然后計算出每類夾雜物和每個系列夾雜物相應(yīng)的總級別數(shù)itot和平均級別數(shù)imoy。

     例如：A類夾雜物：級別為0.5的視場數(shù)為n1；級別為1的視場數(shù)為n2；級別為1.5的視場數(shù)為n3；級別為2的視場數(shù)為n4；級別為2.5的視場數(shù)為n5；級別為3的視場數(shù)為n6

江蘇隱石檢驗檢測有限公司金相實驗室提供金屬的非金屬夾雜物檢測，詳情請咨詢客服.
