沖擊試驗(yàn)是試樣在沖擊試驗(yàn)力的作用下的一種動態(tài)力學(xué)性能試驗(yàn)。沖擊試驗(yàn)對材料的缺陷很敏感、它能靈敏地反映出材料的宏觀缺陷、顯微組織的微小變化和材料品質(zhì)，因此沖擊試驗(yàn)是生產(chǎn)上用來檢驗(yàn)冶煉、熱加工、熱處理工藝質(zhì)量的有效方法。

1.沖擊試驗(yàn)樣品

夏比沖擊試驗(yàn)是用規(guī)定高度的擺錘對處于簡支梁狀態(tài)的缺口試樣進(jìn)行一次性沖擊、并測量試樣折斷時的吸收能量 KU或KV的試驗(yàn)。夏比沖擊試樣有U型缺口試樣和V型缺口試樣兩種。

V型缺口由于應(yīng)力集中較大，應(yīng)力分布對缺口附近體積塑性變形的限制較大、因而使塑性變形更難進(jìn)行。V型缺口參與塑性變形的體積較小，沖擊時消耗的沖擊功較小。沖擊韌度值較低，且脆性轉(zhuǎn)變溫度較高、范圍較窄，對溫脆性轉(zhuǎn)變反應(yīng)更靈敏。斷口也較清晰，更容易反映金屬阻止裂紋擴(kuò)展的抗力。

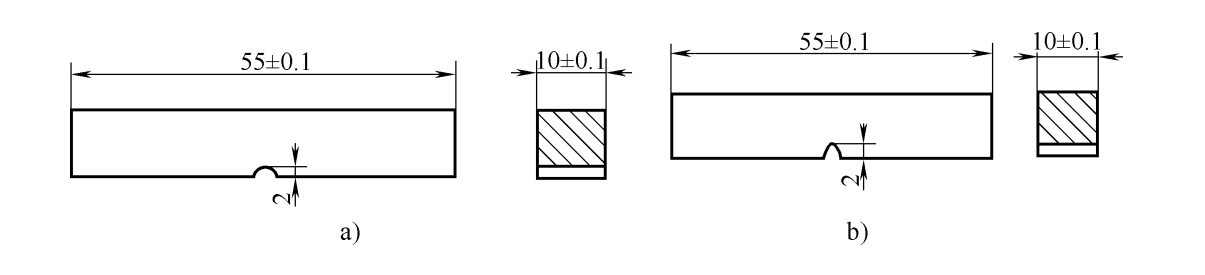

夏比U型缺口試樣和夏比V型缺口試樣的形狀和尺寸如圖所示。

2、沖擊吸收能量(沖擊功)

由于沖擊吸收能量的大小與很多因素有關(guān)、很難準(zhǔn)確地反映材料的脆性和韌性、所以沖擊吸收能量一般僅作為選用材料時的參考、而不直接用于強(qiáng)度計算。但沖擊吸收能量對材料的內(nèi)部組織和缺陷非常敏感，如晶粒粗化、冷脆回火脆性及夾渣、氣泡、偏析等微小缺陷都可以通過沖擊吸收能量反值表現(xiàn)出來、因此生產(chǎn)中常用沖擊試驗(yàn)來檢驗(yàn)冶煉、熱處理及各種熱加工工藝和產(chǎn)品的質(zhì)量。
