國家標準中規定、金屬材料焊接接頭的彎曲及壓扁試驗是對焊接接頭進行橫向正彎及背彎、橫向側彎、縱向正彎及背彎、管材壓扁等試驗，從而確定接頭拉伸面上的塑性和缺陷焊接接頭正彎是指受拉面是焊縫正面的彎曲;背彎是指受拉面是焊縫背面的彎曲，主要是檢驗焊縫根部的焊接質量;而側彎是指受拉面是焊縫縱剖面的彎曲、檢驗焊縫與母材間的結合強度、以及多層煤時的層間缺陷。

焊接接頭的彎曲試樣按試樣長度與焊縫軸線的相對位置可分為橫彎試樣、縱彎試樣;按彎曲試樣受拉面在焊縫中的位置可分為正彎試樣、背彎試樣和側彎試樣。橫彎試樣即焊縫軸線與試樣縱軸垂直的彎曲試樣?？v彎試樣即焊縫軸線與試樣縱軸平行的彎曲試樣。正彎試樣即試樣受拉面為焊縫正面的彎曲試樣。對于雙面不對稱焊縫，正彎試樣的受拉面為焊縫最大寬度面:對于雙面對稱焊縫，先焊面為正面。正彎試樣用以考核焊縫的塑性及熔合線的接合質量。背彎試樣即試樣受拉面為焊縫背面的彎曲試樣。背彎試樣以考核單面焊縫，如管子對接，小直徑容器縱、環縫的根部焊接質量。側彎試樣即試樣受拉面為焊縫縱剖面的彎曲試樣。側彎試樣用以考核焊層與母材金屬之間的結合強度，堆焊過渡層、雙金屬接頭過渡層以及異種鋼焊接接頭的脆性、多層焊的層間缺陷。

彎曲試樣按照GB/T2653-2008《焊接接頭彎曲試驗方法》規定的加工方法和加工尺寸進行制作，其形狀應符合要求.如圖所示。焊縫的正背面均應采用機械加工的方法修整使之與母材原始表面平齊。

彎曲試驗適用于平面材料，一般以三點彎曲為主，但是少部分客戶要求四點彎曲來測試現在我們來區分三點彎曲和四點彎曲的區別。

一般有兩種加載應力的方式，即三點彎曲和四點彎曲，不同的加載方式得到的抗彎強度亦不同，兩者加載方式各有優劣。三點彎曲加載方式簡單，但由于加載方式集中，彎曲分布不均句，某處部位的缺陷可能顯示不出來，達不到效果;四點彎曲則彎矩均勻分布，試驗結果較為準確，但是壓夾結構復雜，工業生產中較少使用。

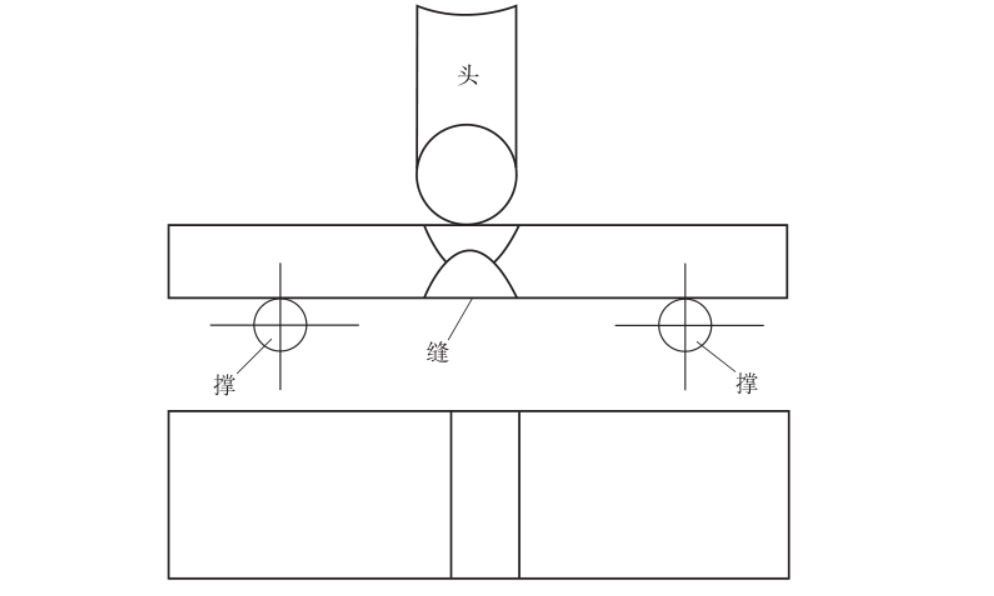

三點彎曲定義:測量材料彎曲性能的一種試驗方法。將條狀試樣平放于彎曲試驗夾具中形成簡支梁形式，支撐試樣的兩個下支撐點間的距離視試樣長度可調，試樣上方只有一個加載點。

四點彎曲定義:測量材料彎曲性能的一種試驗方法。將條狀試樣平放于彎曲試驗夾具中形成簡支梁形式，支撐試樣的兩個下支撐點間的距離視試樣長度可調、試樣上方有兩個對稱的加載點。
